TA系列智能温度控制仪表
|
1.特点
·热电偶/热电阻通用输入
·PID自整定/模糊控制
·RELAY,SSR,SCR等多种控制输出选择
·多种系列外形尺寸
·具有数字显示,报警,调节功能,可作位式PID控制、加热/冷却PID控制等，可广泛用于机械、化工、陶瓷、轻工、冶金、石化等行业的自动化系统，也适用于注塑、挤出、吹瓶、食品、包装、印刷，恒温干燥、金属热处理等设备的温度控制各行业的温度稳定调节系统。
|
2.型号说明：
|
输入信号：缺省：R、E、J、T、Pt100、Cu50等
|
|
AL：R：RELAY S：SSR/LOGIC T：SCR
|
|
OUT2/AL2：S：SSR/LOGIC T：SCR N：无
|
|
OUT1：R：RELAY S：SSR/LOGIC T：SCR
|
|
设定功能：缺省：按键设定 K：拔码设定
|
|
电源：缺省：110V/220V.AC 50/60HZ E:DC 24V±10%
|
|
外性尺寸:4:48H×48W ６:96H×48W
|
|
7:72H×72W ９：96H×96W
|
|
TA系列智能温度控制仪表
|
|
|
3.技术参数
|
|
电 源
|
TA4：AC 90-260V TA6/TA7/TA9： AC：110V/220V±15%，50/60HZ功耗；≤5VA
|
|
显示控制范围
|
-199℃～999℃
|
|
输 入 信 号
|
热电偶：Ｔ、J、K、E、热电阻：Pt100、Cu50 可软件任选择输入
|
|
OUT1 输出
|
R：继电器控制 S：固态继电器控制 T：可控硅控制
|
|
AL1 输出
|
报警输出，触点容量为250V/3A AC或30V/3A DC；可设上下限，上下偏差，区间内外，断藕等报警功能。
|
|
OUT2/AL2 输出
|
可选报警或冷却输出，报警时同AL1，制冷输出时为PID控制，可为RELAY、SSR等控制输出
|
|
控 制 功 能
|
位式或PID控制
|
|
精 度 等 级
|
±0.5%FS±2digit
|
|
重 量
|
TA4:≤250g TA6/TA7/TA9:≤350G
|
|
|

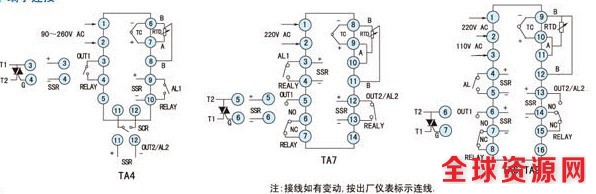

4.端子连接
|
|
|
|
注：接线如有变动，按出厂仪表标识连接。
|
|
5.外形尺寸
|
|
|
型号
|
A
|
B
|
L
|
C
|
D
|
|
TA4
|
48
|
48
|
80
|
44.5+0.5
|
45+0.5
|
|
TA6
|
96
|
48
|
100
|
91+0.5
|
43.5+0.5
|
|
TA7
|
72
|
72
|
100
|
67.5+0.5
|
67.5+0.5
|
|
TA9
|
96
|
96
|
100
|
91+0.5
|
91+0.5
|
|
